我們在平時閱讀電氣圖紙時，經常會看到線路中串接的接觸器和繼電器的觸點標注

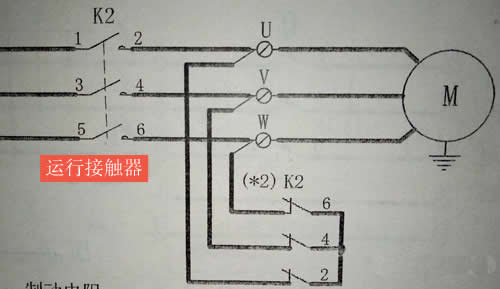

接觸器電路圖

圖中K2接觸器的三對主觸點閉合后給三相電機繞組提供大電流，很明顯這三對觸頭為K2接觸器的主觸頭，如果圖中沒有2、4、6以后的部分也可以直接判斷其為接觸器主觸頭（（★2）K2為永磁同步電機封星常閉主觸點）。我們看下面的圖

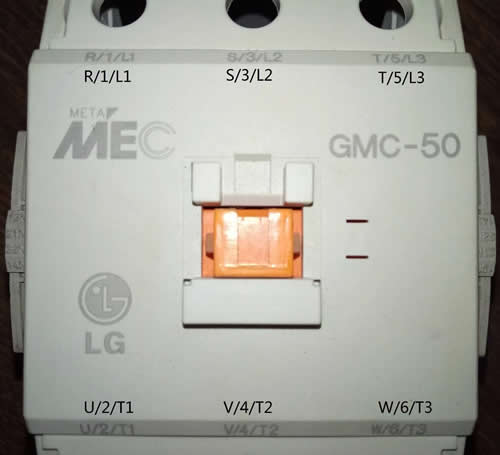

LG 50A接觸器

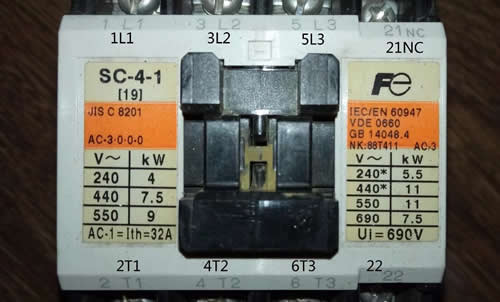

圖中為LG 50A的接觸器主觸點的標注。三對常開主觸點分別標注為R/1/L1與U/2/T1、S/3/L2與V/4/T2、T/5/L3與W/6/T3。上面線路圖中主觸點的標注只為三種標注方式中的一種。

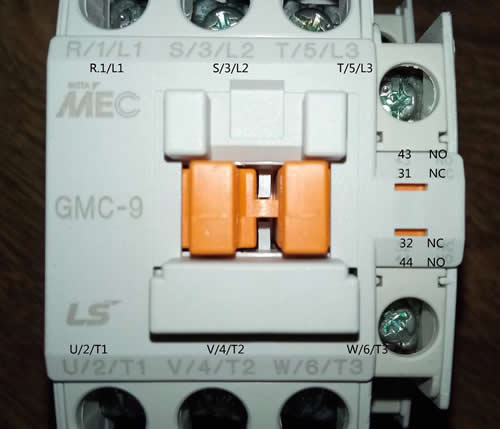

下圖也是接觸器主觸點的標注，接觸器右側自帶的一開一閉輔助觸點，前面的31和32為NC常閉觸點，后面的43和44為NO常開觸點。

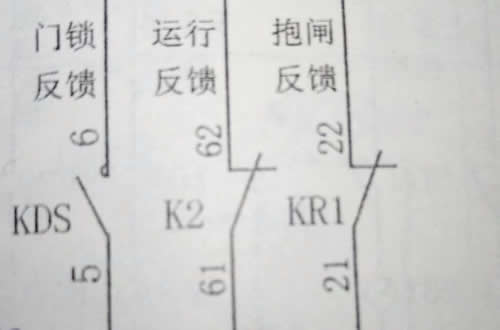

下圖為系統檢測信號點，不難看出觸點是主觸點還是副觸點了吧！

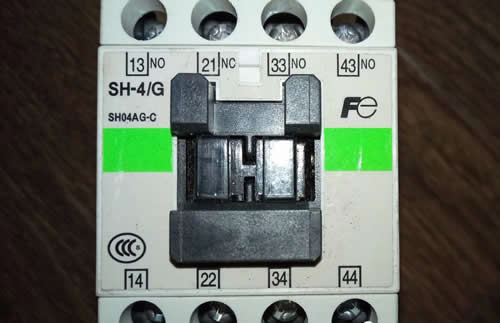

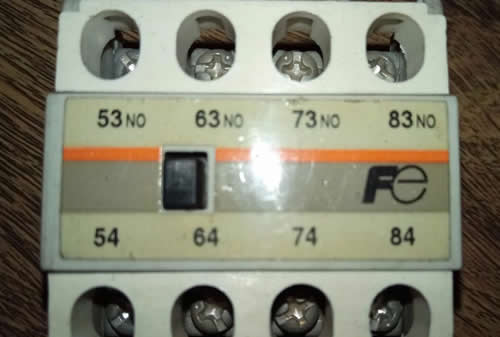

其它繼電器的觸點標注如下面幾幅圖：

通過上面幾幅圖中觸點的標注不難發現，除三相主觸點外，副觸點都有一個共同點，即：觸點數字標注尾數有1和2的均為常閉點；而觸點數字標注尾數有3和4的均為常開點。

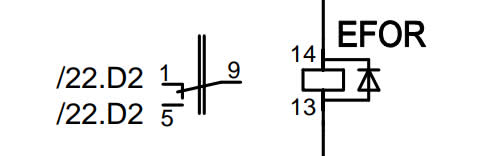

上圖為14腳繼電器觸點和線圈在圖紙中的標注，1和9是常閉觸點、5和9是常開觸點、9是公共點、13和14是線圈。那么在實際的繼電器及接線座上如何識別呢？其實在每個插腳位置都有數字標注。

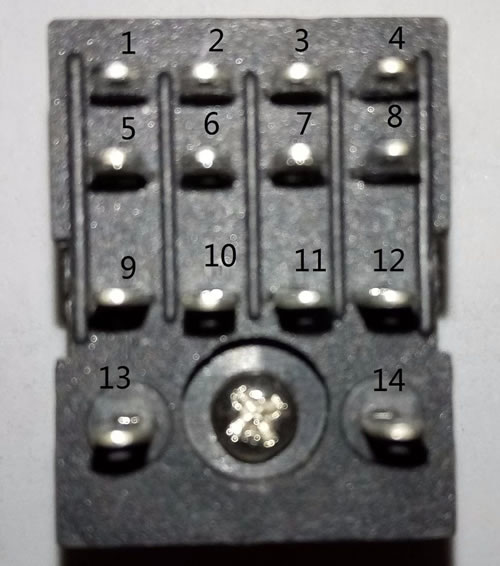

再來看下面幾張圖：14腳繼電器的每個插腳的命名

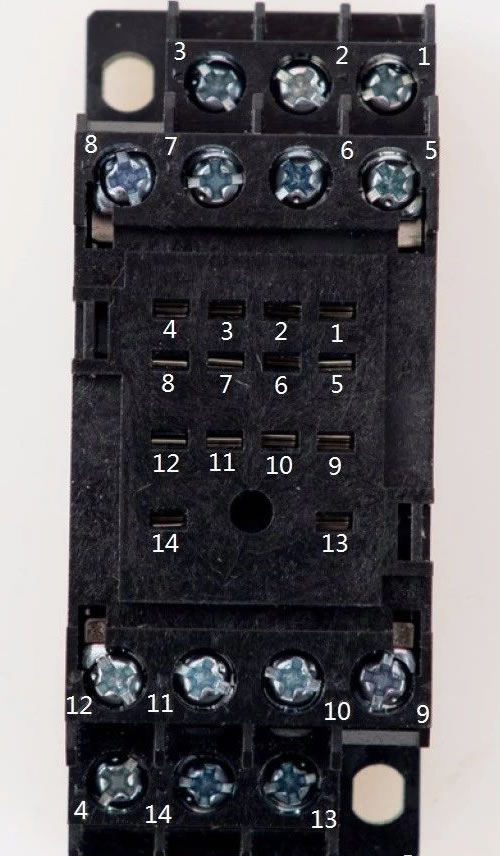

較為常用的繼電器有8腳、11腳、14腳等，均有與插腳數相等的底座匹配使用），如下圖

  上圖中1、2、3、4分別和9、10、11、12是常閉點；5、6、7、8分別和9、10、11、12是常開觸點；9、10、11、12是公共點；13和14是線圈。再告訴你個不是秘密的小秘密：線圈一定在底座活動卡件一側！

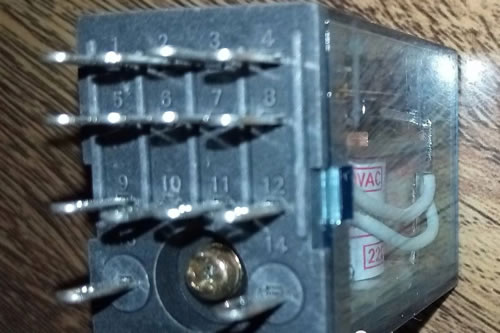

14腳繼電器

希望本文有關接觸器、繼電器觸點識別的小常識能夠幫助到大家！
